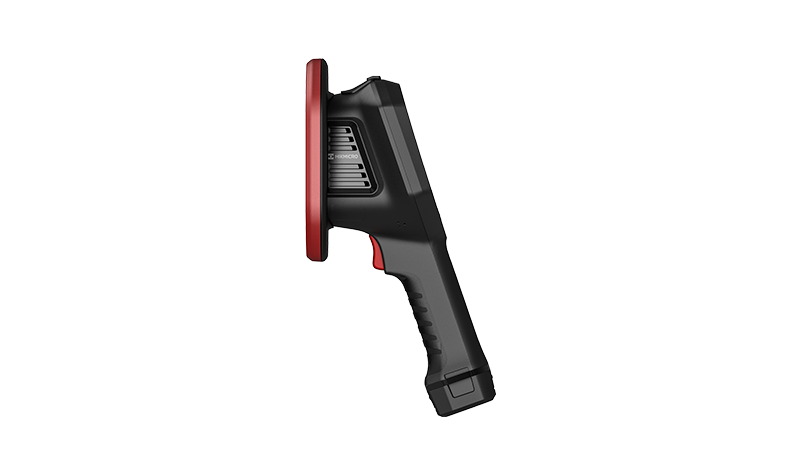

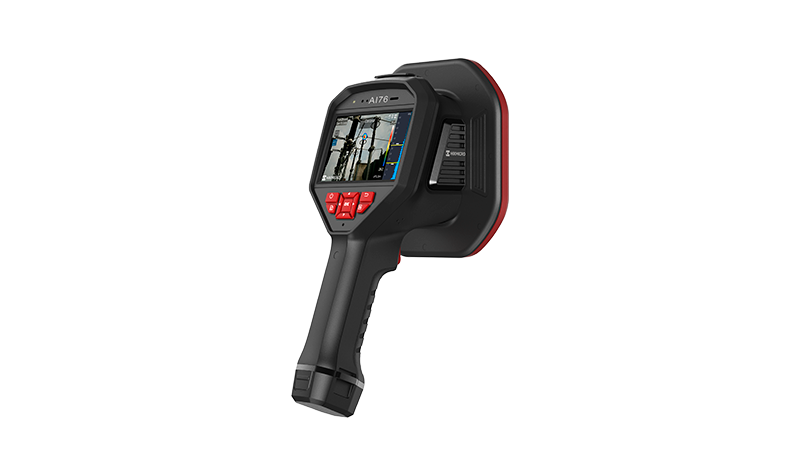

Câmera Acústica HIKMICRO AI76
Encontre a descarga parcial antes da falha, sem parada e a uma distância segura.
136 microfones MEMS localizam a origem da descarga parcial em tempo real e classificam o tipo (corona, superficial, flutuante ou por partícula), com o ativo energizado. Distância de teste de 0,3 a 150 m.

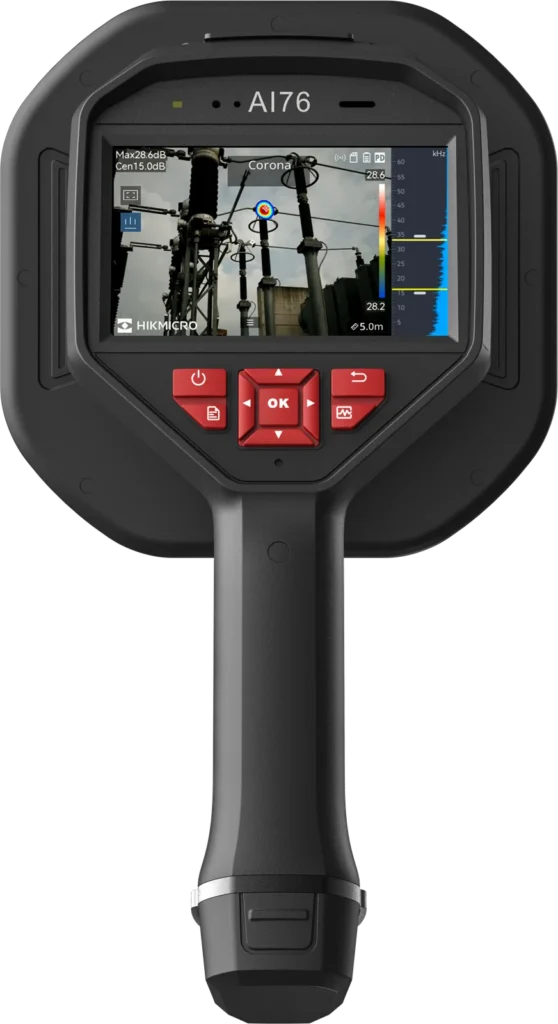

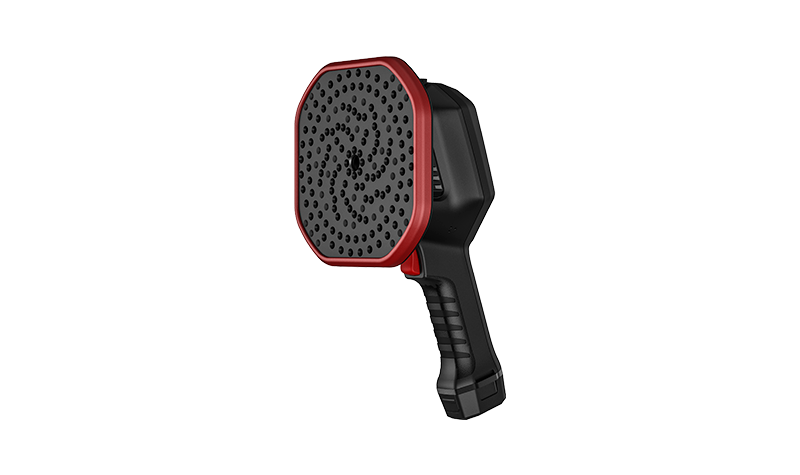

- 136 microfones MEMS
- 150 m distância de inspeção
- 96 kHz faixa de frequência
-
Classifique a descarga
Detecção automática em 50/60 Hz com identificação do tipo: corona, superficial, flutuante ou por partícula. Reduz a dependência da experiência do operador para dizer que tipo de descarga está vendo.
-
Em tempo real
O arranjo de 136 microfones MEMS mostra a fonte do som na tela enquanto você varre o equipamento. Você chega ao ponto crítico sem procurar às cegas.
-
Cobre a termografia
Nas fases iniciais a descarga parcial costuma não elevar a temperatura. Por isso a inspeção térmica, sozinha, pode não identificá-la. A AI76 atua nesse ponto cego.
-
Inspeção a distância segura
Avalia equipamentos de alta tensão a até 150 m, com o sistema operando, com menor exposição da equipe ao risco.
Na rotina de inspeção
Inspeção elétrica com a subestação em operação

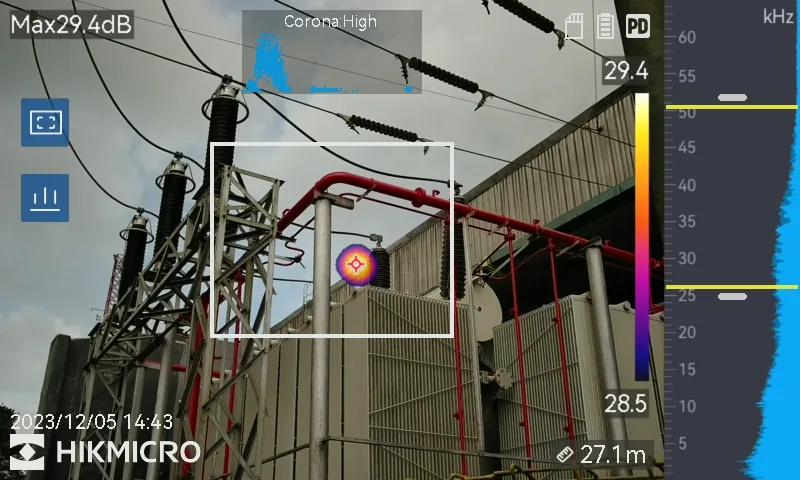

Detecte descargas parciais em subestação
Uma falha em transformador ou equipamento crítico de subestação raramente custa só o reparo. Some a mobilização emergencial e a operação parada. Fora a exposição a penalidades e a perda de confiabilidade. A AI76 identifica a descarga parcial ainda cedo, com a instalação em operação.
- Detecção automática de descarga parcial em 50/60 Hz
- Classificação do tipo: corona, superficial, flutuante e por partícula
- Inspeção com o ativo energizado, durante a operação

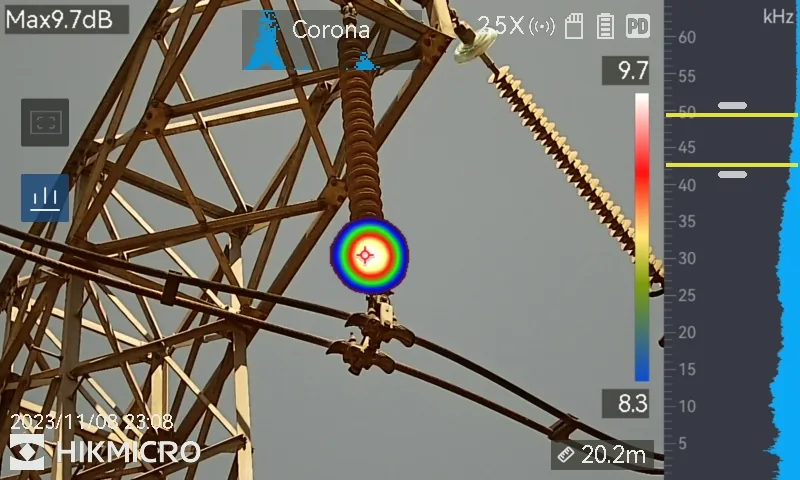

Corona em linhas e cadeias de isoladores

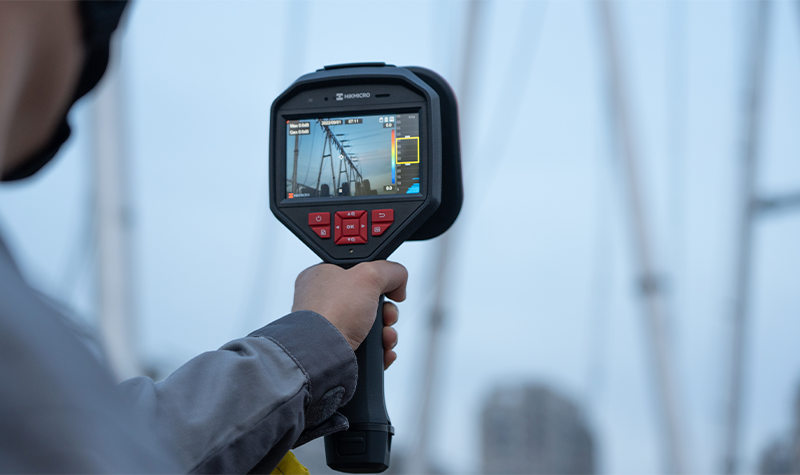

Em linha de transmissão e cadeia de isoladores, o alcance é o que define se a inspeção acontece ou não. A AI76 avalia o ponto de longe e registra imagem e áudio para o relatório da equipe de manutenção.
- Distância de teste de 0,3 a 150 m
- Zoom digital contínuo de 1,0× a 16,0×
- Registro visual e acústico com nota de voz e de texto

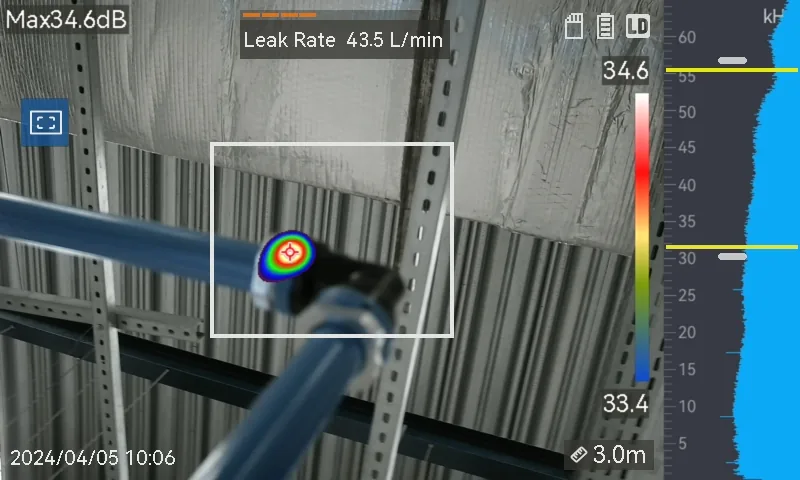

Vazamento de ar comprimdo

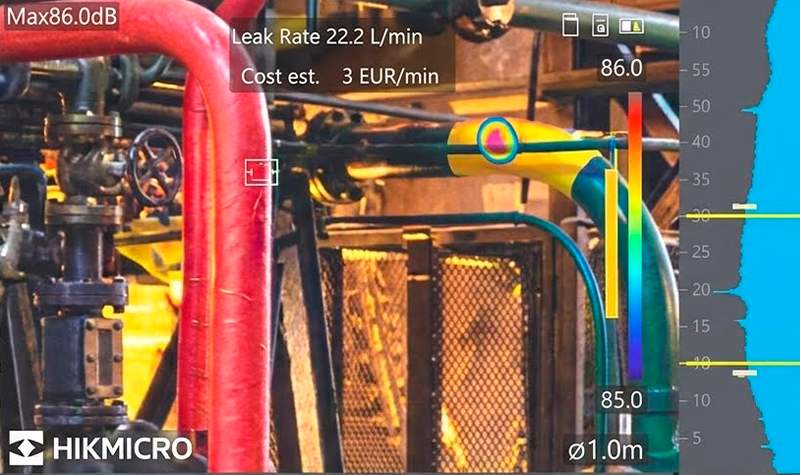

A AI76 também detecta vazamento de ar comprimido, estimando a taxa em L/min e o custo do vazamento.
- Detecção a partir de 0,0047 L/min a 6 bar (0,5 m)
- Taxa em L/min e estimativa de custo em tempo real
- Usa a mesma leitura acústica, sem trocar de equipamento
Ficha técnica
Especificações
Acústica e detecção
| Arranjo de microfones | 136 microfones MEMS |
|---|---|
| Faixa de frequência | 0 a 96 kHz (ajustável) · amostragem 192 kHz |
| Distância de teste | 0,3 a 150 m |
| Descarga parcial | Detecção automática em 50/60 Hz, com classificação de tipo (corona, superficial, flutuante, por partícula) |
| Detecção mínima de vazamento | > 0,0047 L/min a 6 bar (0,5 m) · > 0,0073 L/min a 5 bar (1 m) |
| Taxa, custo e nível de vazamento | Exibição em tempo real em L/min, com estimativa de custo |
| Faixa dinâmica | Limite inferior < −15 dB · limite superior > 120 dB |
Imagem e display
| Imagem acústica | FOV 50,2° × 35,4° · resolução 800 × 480 · 25 fps · 8 paletas acústicas |
|---|---|
| Display | LCD 4,3" sensível ao toque · 800 × 480 · brilho manual ou automático |
| Zoom digital | 1,0× a 16,0× contínuo |
Alimentação, armazenamento e conectividade
| Bateria | Li-ion intercambiável · cerca de 2 h por bateria (3 baterias, cerca de 6 h) · carga em 5 h |
|---|---|
| Armazenamento | Cartão SD removível de 64 GB · 18.000 imagens · 60 h de vídeo (MP4) |
| Anotações | Nota de voz de até 60 s · nota de texto de até 255 caracteres |
| Conectividade | Wi-Fi 802.11 b/g/n (2,4 e 5 GHz) · Bluetooth 4.1 · USB-C · HDMI-D · app HIKMICRO Viewer |
| Software de PC | HIKMICRO Analyzer, para análise e exportação de relatórios |
Robustez, identificação e garantia
| Robustez | IP54 · −20 a +50 °C · queda de 1,2 m · vibração 2g · choque 25g · segurança IEC 61010-1 |
|---|---|
| Peso e dimensões | Cerca de 1.200 g · 310,4 × 165 × 117 mm · montagem em tripé UNC ¼"-20 |
| Modelo | HM-AP5DN-W/W-AI76 |
| Garantia | 3 anos para o equipamento · 2 anos para a bateria |

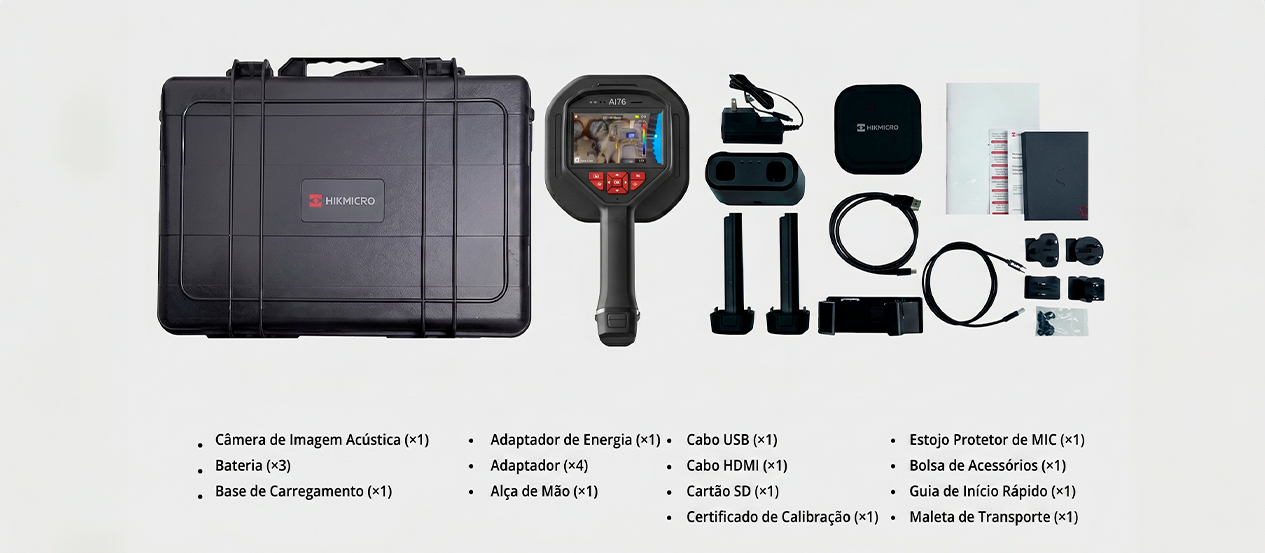

O que vem na caixa
- Câmera de Imagem Acústica (×1)
- Bateria (×3)
- Base de Carregamento (×1)
- Certificado de Calibração (×1)
- Adaptador de Energia (×1)
- Adaptador (×4)
- Alça de Mão (×1)
- Cabo USB (×1)
- Cabo HDMI (×1)
- Cartão SD (×1)
- Estojo de Proteção do Microfone (×1)
- Bolsa de Acessórios (×1)
- Guia de Início Rápido (×1)
- Maleta de Transporte (×1)
Software incluso, sem licença

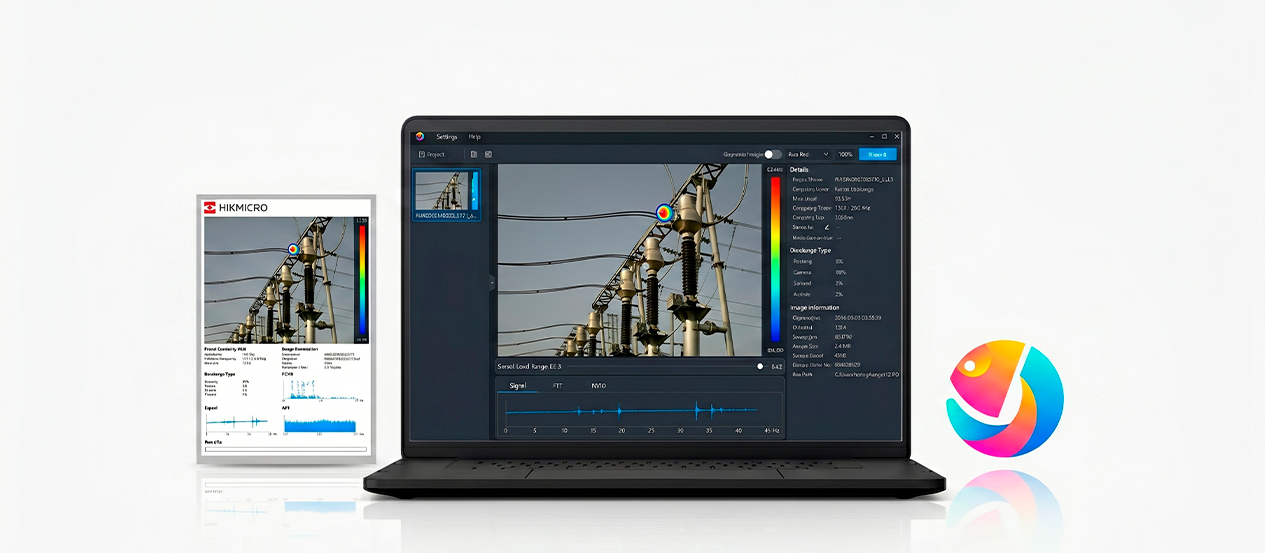

O HIKMICRO Analyzer analisa as medições e exporta relatórios no PC. O app HIKMICRO Viewer conecta ao equipamento, compartilha as medições pelo celular e permite ouvir o ultrassom capturado, o que ajuda a confirmar o diagnóstico.
- HIKMICRO Analyzer
- App HIKMICRO Viewer
- Escuta do ultrassom capturado
- Relatórios de inspeção
Onde é aplicado
Inspeção elétrica preditiva, em campo e em subestação
-
Subestações
Descarga parcial em média e alta tensão
-
Linhas de transmissão
Corona em isoladores e conexões
-
Geração eólica
Inspeção elétrica em parques
-
Óleo e gás
Inspeção elétrica em unidades de processo
-
Ar comprimido
Vazamentos, como capacidade secundária
Dúvidas frequentes
Perguntas e respostas
Preciso mesmo do topo de linha? Por que tantos microfones?
Mais microfones aumentam o potencial de desempenho, mas não determinam sozinhos a sensibilidade e a precisão de uma câmera acústica.
A AI76 é indicado quando a inspeção elétrica exige mais alcance e sensibilidade, o que é o caso de média e alta tensão..
Qual a diferença entre a AI76 e a AI56?
O AI76 tem 136 microfones MEMS e te ajuda a detectar e classificar descarga parcial em média e alta tensão, com mais alcance e sensibilidade.
O AI56 tem 64 microfones e é voltado à rotina industrial: localizar vazamentos de ar comprimido, gases, vácuo ou vapor em distâncias mais próximas.
A AI76 substitui a inspeção termográfica?
Não. As duas técnicas são complementares.
Nas fases iniciais, a descarga parcial costuma não elevar a temperatura do ponto, e por isso pode não aparecer na inspeção térmica. É aí que a AI76 entra. A termografia segue necessária para os defeitos que já se manifestam como calor. O módulo térmico HIKMICRO Mini3R, permite fazer as duas leituras na mesma ida a campo.
A que distância ele consegue avaliar um equipamento?
A distância de teste vai de 0,3 a 150 m, com zoom digital contínuo de 1,0× a 16,0×.
O resultado depende do uso correto do equipamento, do ruído de fundo e das condições da instalação.
O software tem custo ou assinatura?
Não. O HIKMICRO Analyzer, usado para análise e geração de relatórios no PC, e o app HIKMICRO Viewer, para celular, são gratuitos.
Qual é a garantia e como funciona o suporte no Brasil?
3 anos para o equipamento e 2 anos para a bateria. A R&Damasco mantém assistência técnica em Sorocaba (SP), com atualização de firmware, treinamento e suporte ao software.
Vamos avançar
Fale com um especialista
Conte para um consultor da R&Damasco o que você precisa inspecionar. Ele indica o modelo adequado e monta o orçamento.
Produto Câmera Acústica HIKMICRO AI76
