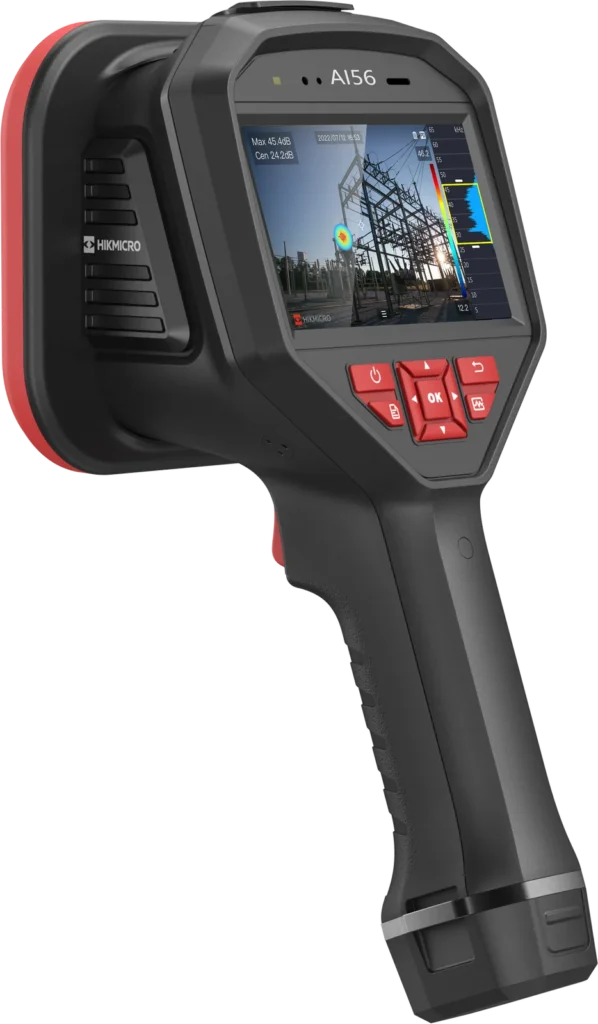

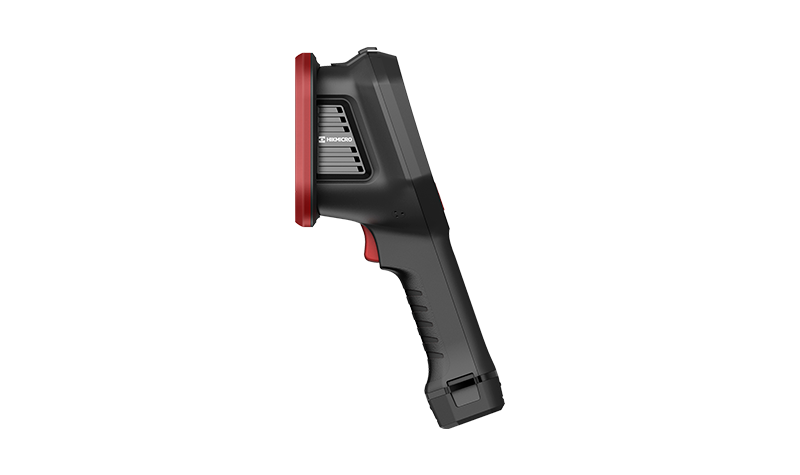

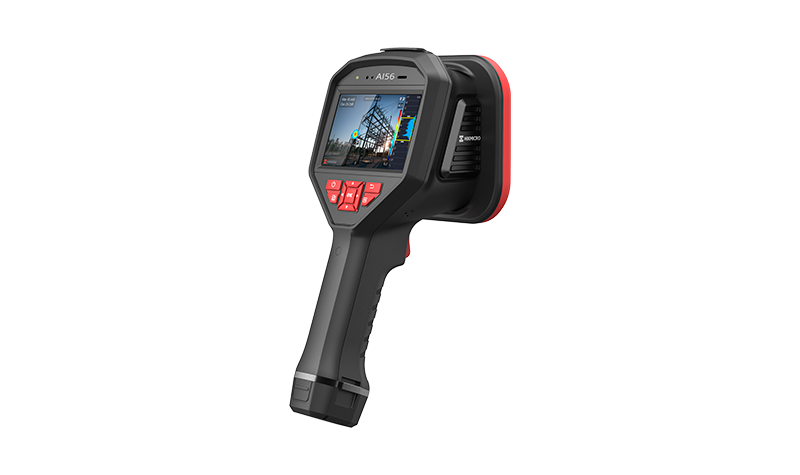

Câmera Acústica HIKMICRO AI56
Enxergue por onde o ar comprimido está saindo, e quanto isso custa.
64 microfones MEMS mostram na tela de onde o ar está saindo. Para ar comprimido, a AI56 exibe a taxa de vazamento em L/min e estima o custo daquele ponto.
- 64 microfones MEMS
- 150 m distância de inspeção
- IP54 uso em campo
-
Vê o vazamento à distância

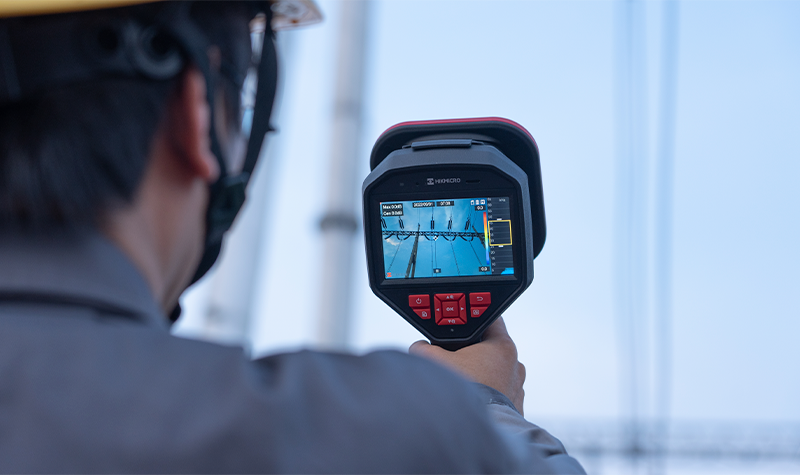

A imagem acústica se sobrepõe à imagem real e o ponto de vazamento aparece na tela, à distância e com a linha em operação.
-
Mostra quanto está custando
Exibe a taxa de vazamento em L/min em tempo real e estima o custo associado. É esse número que sustenta o cálculo de retorno.
-
Classifica descarga parcial

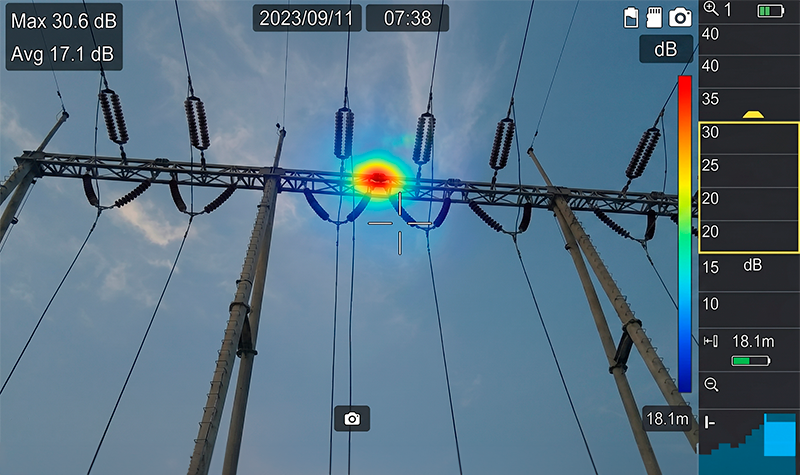

Detecta descarga parcial em 50/60 Hz e identifica o tipo: corona, superficial, flutuante ou por partícula.
-
Até os menores vazamentos
Detecta a partir de 0,008 L/min a 6 bar, medindo a 0,5 m. É a faixa em que a fuga ainda não faz ruído audível.
Aplicações
O que ela resolve em campo

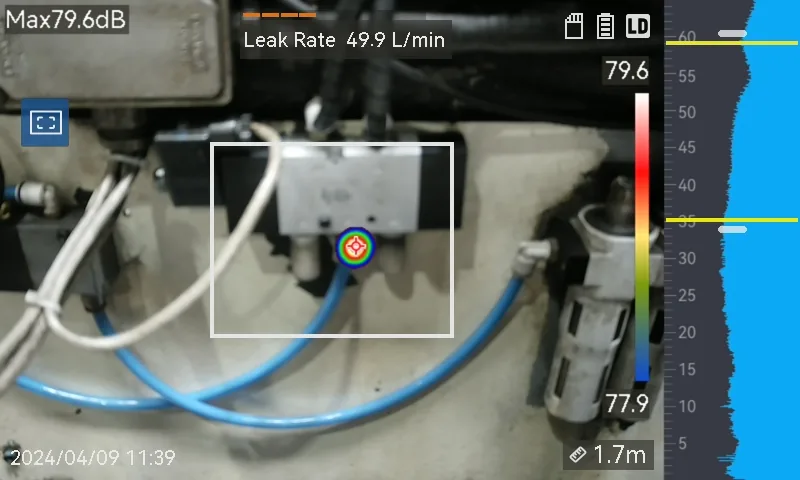

Vazamento em linha de ar comprimido
Água e sabão, ouvido e detector de contato só funcionam de perto. Custam tempo e, muitas vezes, parada de linha. A AI56 varre a instalação à distância e marca na tela onde está a fuga.
- Taxa de vazamento em L/min exibida em tempo real
- Estimativa do custo do vazamento no próprio equipamento
- Detecção a partir de 0,008 L/min a 6 bar (0,5 m)

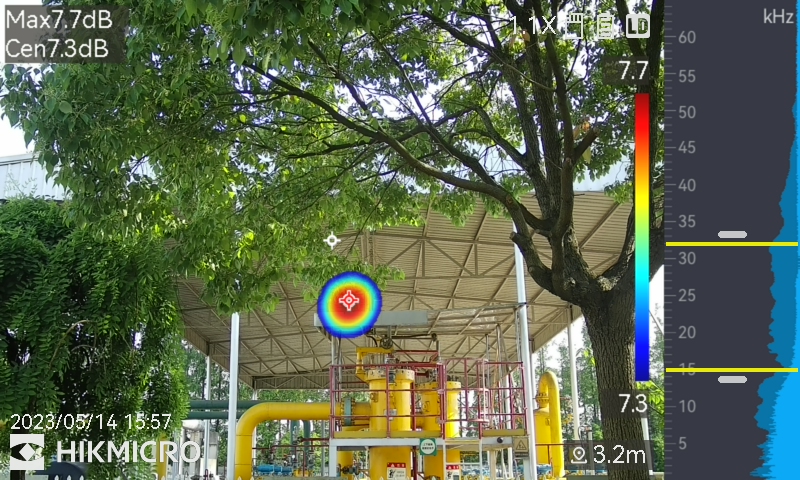

Estanqueidade e teste de vedação
Na linha de montagem, a mesma leitura acústica confirma vedação de cabines, portas e conjuntos montados. É a aplicação em que mais vemos o equipamento rodando hoje no setor automotivo.
- Inspeção sem contato, com a peça montada
- Registro de imagem e áudio para o relatório de qualidade
- Escuta do ultrassom capturado para confirmar o diagnóstico

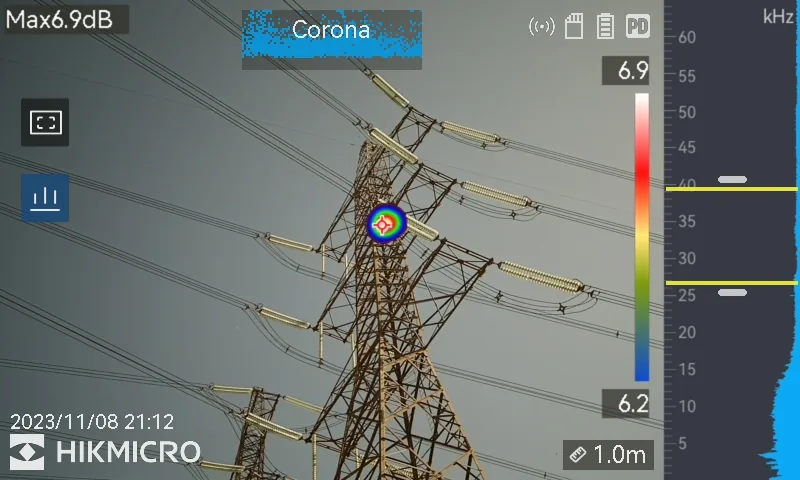

Inspeção elétrica e descarga parcial
Além do ar comprimido, a AI56 detecta descargas parciais em 50/60 Hz e reconhece o tipo. Corona, superficial, flutuante ou por partícula.
- Reconhecimento de corona, superficial, flutuante e por partícula

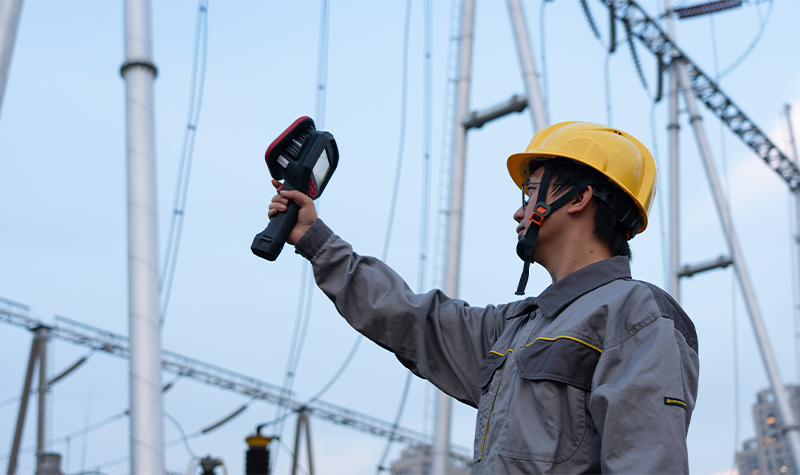

- Inspeção a distância segura, com o ativo energizado
- Reconhece o tipo de descarga sem exigir equipamento adicional
Em ação
Veja a HIKMICRO AI56 funcionando
Operação em campo e principais recursos do equipamento.
Vídeo: HIKMICRO Industrial
Ficha técnica
Especificações
Acústica e detecção

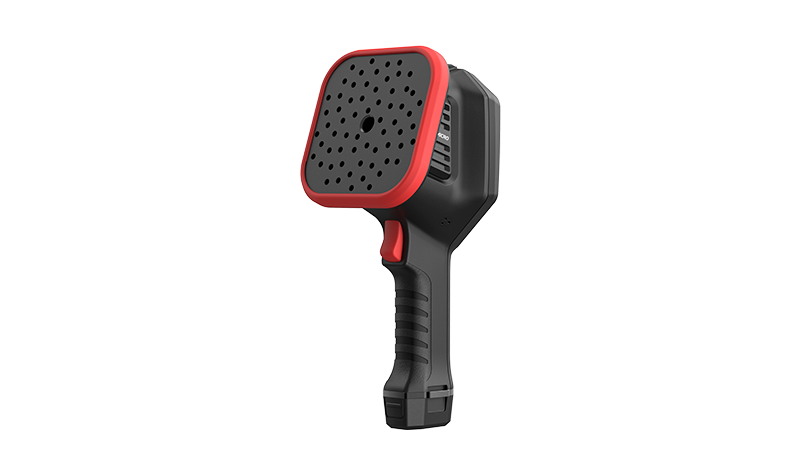

| Arranjo de microfones | 64 microfones MEMS |
|---|---|
| Faixa de frequência | 0 a 96 kHz (ajustável) · amostragem 192 kHz |
| Distância de teste | 0,3 a 150 m |
| Detecção mínima de vazamento | > 0,008 L/min a 6 bar (0,5 m) · > 0,013 L/min a 5 bar (1 m) |
| Descarga parcial | Automática em 50/60 Hz, com reconhecimento de tipo (corona, superficial, flutuante, por partícula) |
| Taxa e custo de vazamento | Taxa em L/min em tempo real + estimativa de custo |
Imagem e display
| Câmera visual | 5 MP (2688 × 1944) |
|---|---|
| Imagem acústica | FOV 50,2° × 35,4° · resolução 800 × 480 · 25 fps · 8 paletas acústicas |
| Display | LCD 4,3" sensível ao toque · 800 × 480 |
Alimentação, armazenamento e conectividade
| Bateria | Li-ion intercambiável · cerca de 3,5 h por bateria (3 baterias, cerca de 10,5 h) · carga em 5 h |
|---|---|
| Armazenamento | Cartão SD removível de 64 GB · 20.000 imagens · 60 h de vídeo (MP4) |
| Conectividade | Wi-Fi 802.11 b/g/n (2,4 e 5 GHz) · Bluetooth 4.1 · USB-C · HDMI-D · app HIKMICRO Viewer |
| Software de PC | HIKMICRO Analyzer, gratuito |
Robustez e garantia
| Robustez | IP54 · −20 a +50 °C · queda de 1,2 m · vibração 2g · choque 25g · segurança IEC 61010-1 · tripé UNC ¼"-20 |
|---|---|
| Peso e dimensões | Cerca de 940 g · 292,2 × 127 × 110,7 mm |
| Certificação Ex/ATEX | Não possui. Não indicada para área classificada |
| Garantia | 3 anos para o equipamento · 2 anos para a bateria |

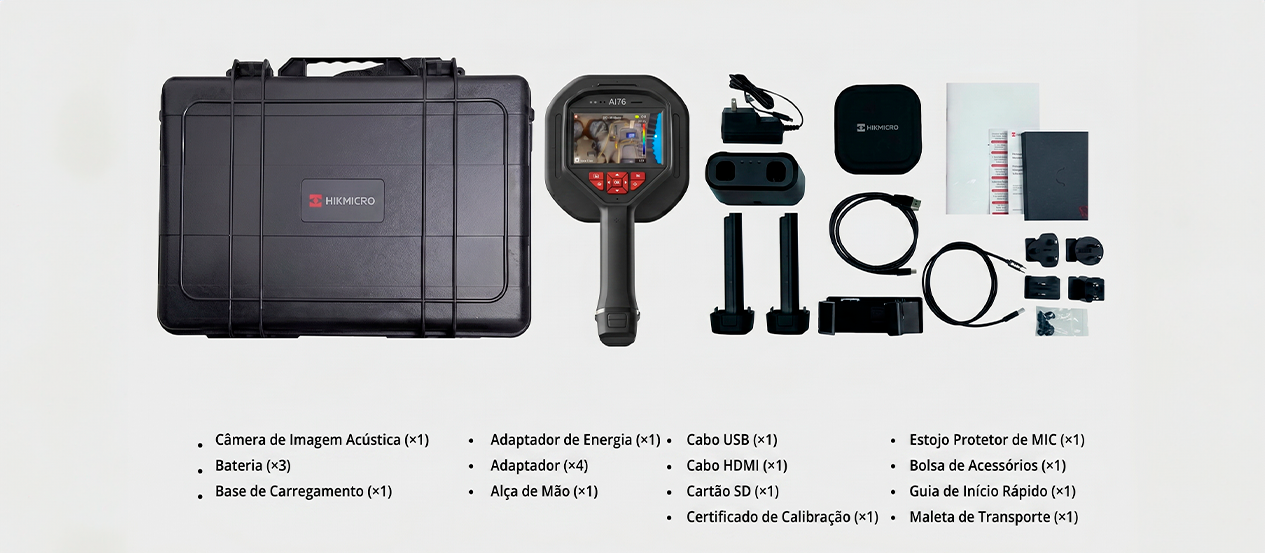

O que vem na caixa
- Câmera de Imagem Acústica (×1)
- Bateria (×3)
- Base de Carregamento (×1)
- Certificado de Calibração (×1)
- Adaptador de Energia (×1)
- Adaptador (×4)
- Alça de Mão (×1)
- Cabo USB (×1)
- Cabo HDMI (×1)
- Cartão SD (×1)
- Estojo de Proteção do Microfone (×1)
- Bolsa de Acessórios (×1)
- Guia de Início Rápido (×1)
- Maleta de Transporte (×1)

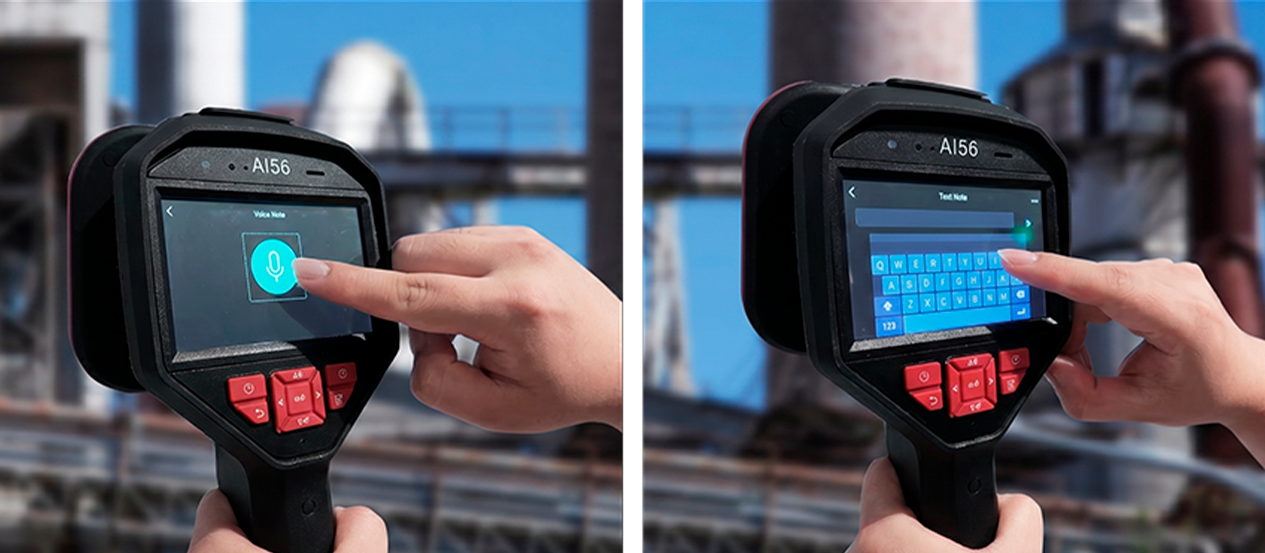

Software incluso, sem custo
O HIKMICRO Analyzer gera relatórios no PC a partir das medições. É gratuito, e não há assinatura. O app HIKMICRO Viewer conecta ao equipamento e permite compartilhar as medições pelo celular.
- HIKMICRO Analyzer
- App HIKMICRO Viewer
- Escuta do ultrassom capturado
Onde é aplicada
Um equipamento, muitos pontos de inspeção
-
Ar comprimido
Vazamentos em linhas e conexões
-
Automotivo
Teste de estanqueidade
-
Mineração
Utilidades e eficiência energética
-
Alimentos e bebidas
Ar comprimido e gases de processo
-
Energia
Descarga parcial em subestações
Dúvidas frequentes
Perguntas e respostas
Por que a AI56 tem 64 microfones, se existem modelos com mais?
Mais microfones aumentam o potencial de desempenho, mas não determinam sozinhos a sensibilidade e a precisão de uma câmera acústica. A AI56 traz a densidade necessária para a distância e o uso industrial a que se destina.
Se a inspeção elétrica de descarga parcial for a atividade principal, o modelo indicado é a AI76, com 136 microfones.
A AI56 pode ser usada em área classificada (Ex/ATEX)?
Não. A AI56 não possui certificação Ex/ATEX e não é indicada para área classificada. Se a sua inspeção exige atmosfera explosiva, fale com o nosso time para avaliar as alternativas antes de seguir.
A partir de que vazamento ela consegue detectar?
A partir de 0,008 L/min a 6 bar, medindo a 0,5 m de distância, e de 0,013 L/min a 5 bar, a 1 m. A distância de teste vai de 0,3 a 150 m.
O resultado depende do uso correto do equipamento, do ruído de fundo e das condições da instalação.
O software tem custo ou assinatura?
Não. O HIKMICRO Analyzer, usado para análise e geração de relatórios no PC, é gratuito e pode ser baixado no site da HIKMICRO. O app HIKMICRO Viewer, para celular, também é gratuito.
Qual é a garantia e como funciona o suporte no Brasil?
3 anos para o equipamento e 2 anos para a bateria. A R&Damasco mantém assistência técnica em Sorocaba (SP), com atualização de firmware, treinamento e suporte ao software.
Ela também serve para inspeção elétrica?
Sim. A AI56 detecta descargas parciais em 50/60 Hz e reconhece o tipo (corona, superficial, flutuante e por partícula). É um recurso que os concorrentes de entrada normalmente não trazem.
Ainda assim, a vocação principal dela é vazamento de ar e gás. Para inspeção elétrica como foco, indicamos a AI76.
Vamos avançar
Fale com um especialista
Um consultor da R&Damasco avalia a sua aplicação, indica o modelo adequado e prepara um orçamento personalizado.
Produto Câmera Acústica HIKMICRO AI56
